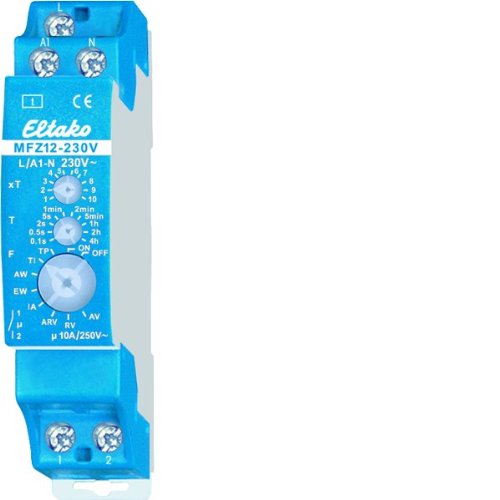

Eltako MFZ12-230V Analog einstellbares Multifunktions-Zeitrelais

€ 33,45

30,28 *

inkl. MwSt.

Jetzt bei Amazon kaufen
in den WarenkorbIn der Regel in 1-2 Tagen versandfertig

  • Einfacher Bestellprozess, schnelle Abwicklung.
  • In Kooperation mit dem Affiliatepartner

* am 30. Mai 2017 um 9:54 Uhr aktualisiert


Typ Timerrelais
Marke Eltako
EAN(s)4010312603147

Produktbeschreibung

Analog einstellbares Multifunktions-Zeitrelais MFZ12-230V mit 10 Funktionen.

  • 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 1000W.
  • Stand-by-Verlust nur 0.4 Watt.
  • Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
  • 1 Teilungseinheit = 18mm breit, 58mm tief. Steuerspannung 230V.
  • Versorgungsspannung wie die Steuerspannung.
  • Zeiten zwischen 0.1 Sekunden und 40 Stunden sind einstellbar.

Funktionen

  • F: RV = Rückfallverzögerung
  • AV = Ansprechverzögerung
  • TI = Taktgeber mit Impuls beginnend
  • TP = Taktgeber mit Pause beginnend
  • IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner)
  • EW = Einschaltwischer
  • AW = Ausschaltwischer
  • ARV = Ansprech- und Rückfallverzögerung
  • ON = Dauer EIN. OFF = Dauer AUS

Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie blinkt solange der Arbeitskontakt offen ist und leuchtet ständig, solange der Arbeitskontakt geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0.1 Sekunde, 0.5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0.1 Sekunde (Zeitbasis 0.1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.

  • Hersteller: Eltako
  • Verpackungseinheit: 1
  • Bezeichnung: Zeitrelais, multifunktional
  • Typenbezeichnung: MFZ12-230V
  • Hersteller – Artikelnummer: 23100530
  • Betätigungsart: analog
